1. 說明

有砟軌道結構作為一種成熟的軌道形式被大家所熟知。彈性道砟墊是可用于動載環境下的高科技材料，通常用于軌道減振，具有良好的抗化學性能。為了防止施工失誤及提高工作效率，現場施工中應遵循該施工手冊指導。

2. 供貨

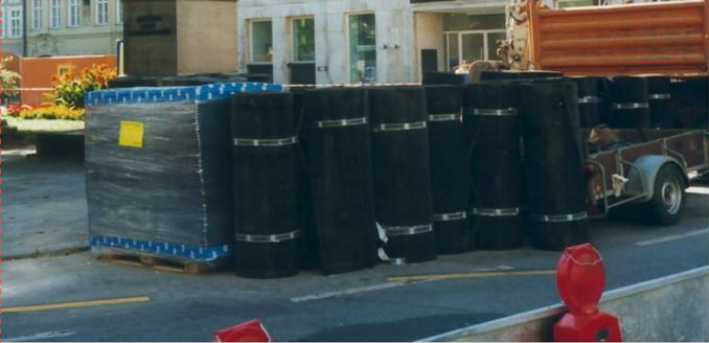

彈性道砟墊供貨時被卷成規格一致的筒狀，這樣便于施工操作。彈性道砟墊一面是負載分布層，一面是彈性減振材料，負載分布層具有防穿刺功能與抗壓功能。

道砟墊供貨尺寸寬度為1500mm（標準長度為5000mm），滿足普通軌道地基寬度。道砟側墊與道砟墊材料構成一致，道砟側墊需粘貼在帶坡或垂直的軌道內壁上。道砟側墊標準長度為1500mm，寬度可根據工程需要相應裁剪。

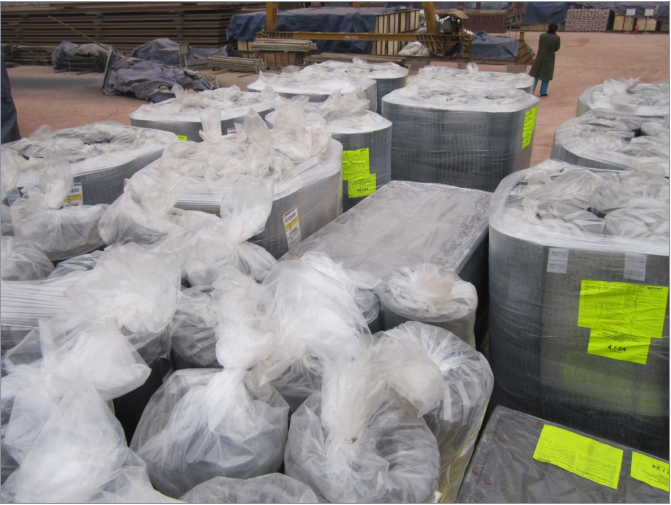

3. 儲存

彈性道砟墊的儲存應保持干燥、干凈，防止強紫外線輻射，禁止長時間曝曬。

4.1 概述

道砟墊應按設計面積鋪設，道砟墊的接縫處禁止出現過大間隙。軌道地基（如高架橋、隧道）必須保證平整無凹陷與尖銳的凸起。 在極端環境下、低溫高濕的夜間與烈日高溫的白天及戶外施工可能會引起道砟墊鋪設不嚴實。為了避免這些現象，在道砟墊鋪好后應盡快的在其上覆蓋道砟或其他相應工程材料。   若彈性道砟墊已鋪設在基底鋪設道砟的車輛必須使用無尖銳凸起的橡膠輪胎并緩慢行駛，車輛在行駛時應避免突然制動或加速。

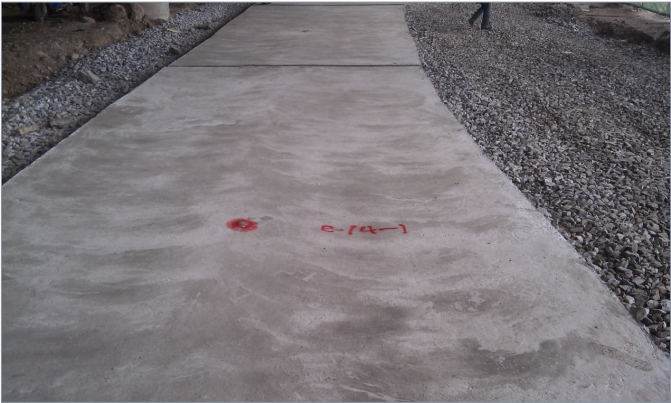

4.2 清理地基

地基應該保證干凈、干燥、無霜以及平整，避免出現凹陷與尖銳的凸起。

4.3 道砟墊鋪設

道砟墊應由軌道兩側橫向舒卷至軌道中心線位置，黑色的負載分布層朝上直接接觸道砟。根據現場需要可合理裁剪道砟墊。

4.3 道砟墊鋪設

極端溫度和溫差過大條件下施工及長時間儲存后施工，必須先把道砟墊放置在其鋪設位置上舒展幾個小時再粘貼，這樣可以使道砟墊恢復在被卷成筒狀時的壓縮與拉伸，更好的控制彈性道砟墊的尺寸。

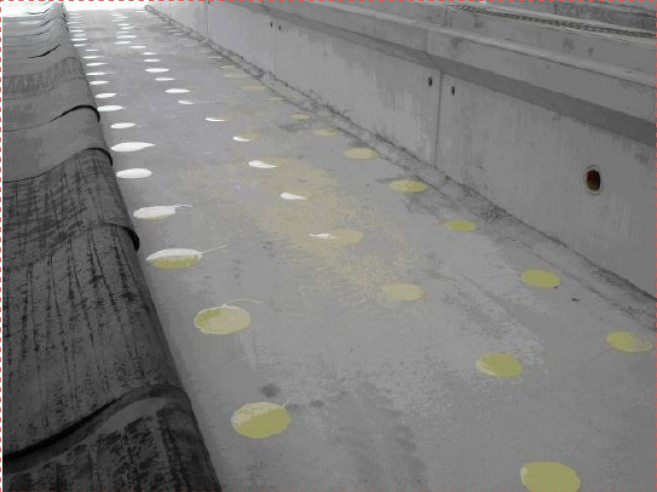

4.4 道砟墊粘貼

為了防止道砟墊在受壓時產生位移，我們可以用噴灑膠黏劑的方法來固定道砟墊。粘貼點沿軌道縱向方向布置并過渡到軌道側壁（100mm處），道砟墊接口處應進 行密實粘貼。

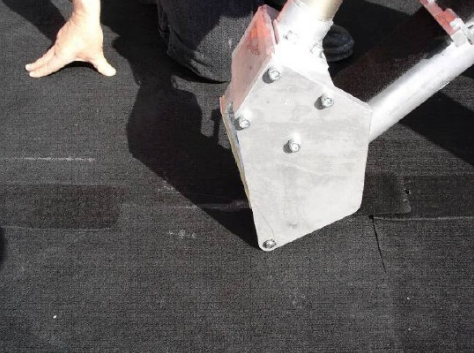

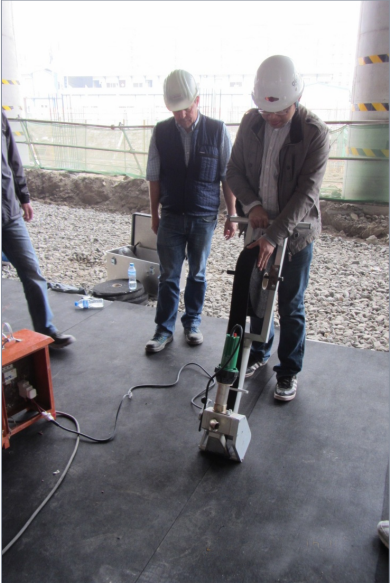

每鋪設一平米道砟墊使用膠粘劑為（0.3~0.5）kg，在一些特殊情況下使用量會增加。 道砟墊間的密封鏈接施工應根據各自的時間表安排施工。彈性道砟墊的密封連接是通過專用熱熔焊接機及10cm寬的專用密封條實現的。道砟側墊應置于底墊的上部并與側壁貼合，為保證道砟側墊與軌道側壁高度平齊，計算道砟側墊寬度時應考慮道砟墊的厚度。道砟側墊進行全表面膠粘劑粘貼。

4.5 接縫處理

道砟墊出現梯度交叉點的情況下，道砟墊是沒有密實粘接的。每處道砟墊間的接縫都必須有效的密實粘接，使用的粘接膠帶寬至少為100±4mm及使用有效的膠粘劑。

道砟墊施工、小半徑曲線及軌道基礎誤差等因素累計會使道砟墊鋪設出現缺口。若缺口小于5mm可采用上述方法處理；小半徑曲線中可合理調整道砟墊間縫進而采用上述方法處理。

4.6 軌排及道砟的鋪設

在彈性減振墊鋪設完成后，即可進行軌排及道砟的鋪設。在鋪設的過程中，要時刻保證道砟墊的無破損。

5 施工技術措施

5.1彈性道砟墊的鋪設應嚴格按照施工方案進行，避免出現密封不嚴的情況。 熔過度。

5.2 熱熔焊機的操作應嚴格按照規定執行，避免出現熱
